Силовые конденсаторы для компенсации реактивной мощности

Разбираем устройство и назначение силовых конденсаторов. Как компенсировать реактивную мощность, защитить оборудование от перегрузок и выбрать надежные компоненты для промышленных электросетей.

Электрические сети промышленных предприятий ежедневно испытывают колоссальные перегрузки из-за непрерывной работы мощных асинхронных двигателей, сварочных аппаратов и трансформаторов. Такое оборудование неизбежно генерирует индуктивную нагрузку, создавая в цепи «паразитные» токи, которые бесполезно нагревают кабели и снижают пропускную способность линий.

Чтобы сбалансировать систему, разгрузить трансформаторные подстанции и существенно уменьшить ежемесячные платежи за электроэнергию, инженеры внедряют силовой конденсатор в схему распределительных устройств. Этот компонент выступает в роли локального генератора реактивной энергии, необходимой для создания электромагнитных полей, снимая эту задачу с внешней сети.

Физика процесса и реальная экономия

Основная функция конденсаторных установок заключается в коррекции коэффициента мощности, известного как «косинус фи». Когда напряжение и ток в сети смещаются по фазе друг относительно друга, эффективность передачи энергии резко падает. Силовые конденсаторы устраняют этот сдвиг, приближая параметры потребления к идеальным значениям. Установка компенсирующего оборудования решает сразу несколько критических задач для производства:

• снижение активных потерь в подводящих кабелях за счет уменьшения силы тока;
• устранение глубоких просадок напряжения на удаленных участках цепи;
• освобождение дополнительной мощности трансформатора для подключения новых станков.

Игнорирование низкого коэффициента мощности приводит не только к штрафам от энергосбытовых компаний, но и к ускоренному износу изоляции проводников из-за постоянного перегрева. Силовые конденсаторы окупаются достаточно быстро именно за счет продления ресурса дорогостоящей инфраструктуры.

Конструктивные особенности и безопасность

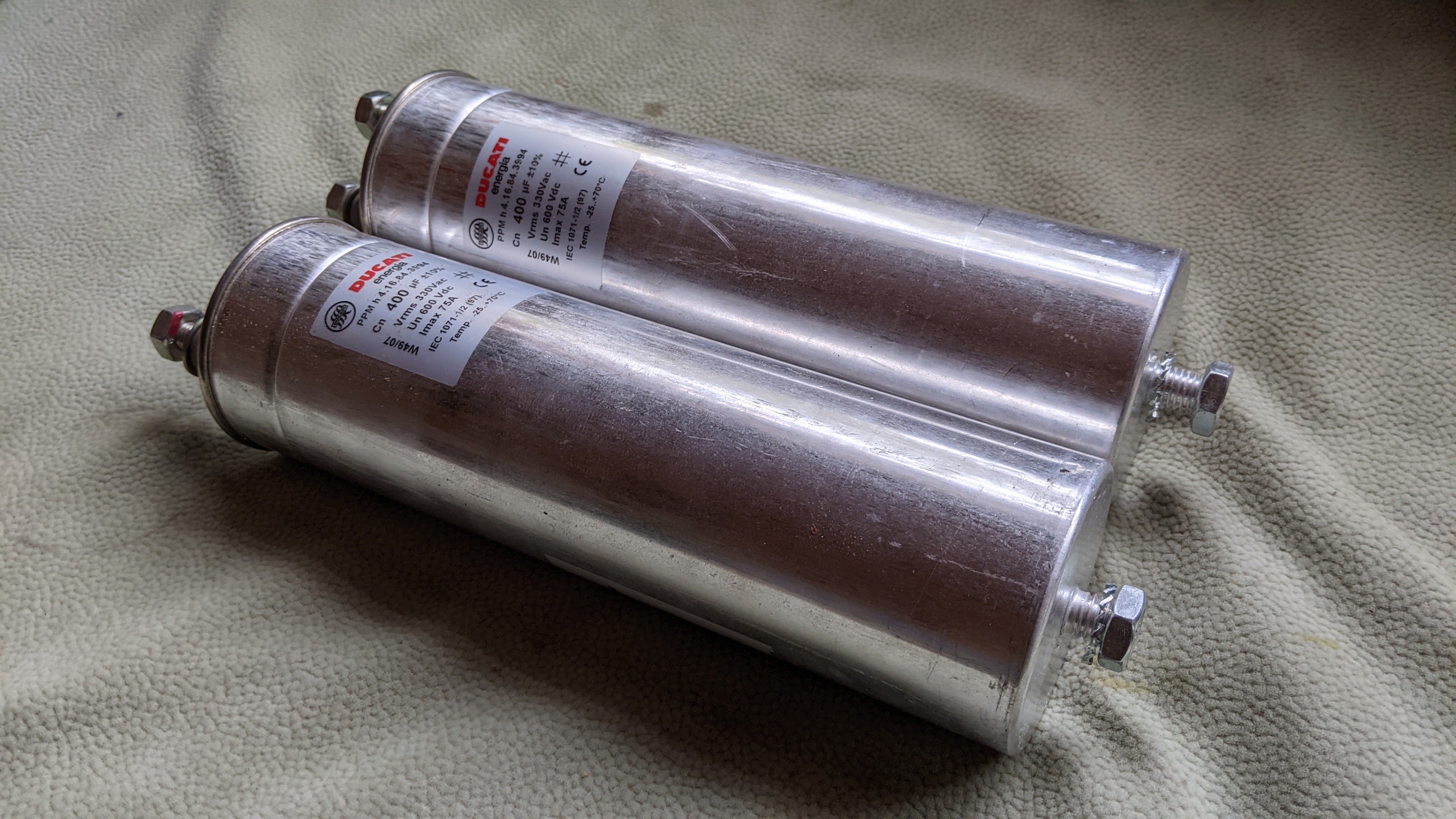

Современные технологии производства шагнули далеко вперед от громоздких маслонаполненных баков прошлого века. Сегодня основой большинства устройств служит металлизированная полипропиленовая пленка. Такая конструкция позволяет создавать компактные и надежные модули, способные выдерживать высокие импульсные перенапряжения. В зависимости от условий эксплуатации, внутреннее наполнение корпуса может различаться:

• пропитка экологически безопасным растительным маслом или синтетической жидкостью;
• заполнение инертным газом для исключения риска возгорания и утечек;
• сухая технология с использованием специальной затвердевающей смолы.

Ключевым преимуществом качественных пленочных моделей считается эффект самовосстановления. При локальном электрическом пробое диэлектрика тончайший слой металла вокруг точки повреждения мгновенно испаряется, изолируя проблемную зону. Работоспособность элемента сохраняется, что критически важно для непрерывных производственных циклов.

Подводные камни при подборе оборудования

Выбор конкретной модели требует точных расчетов, так как установка «на глаз» может привести к аварии. Главный враг любой емкости в современной сети — высшие гармоники тока, генерируемые частотными преобразователями и импульсными блоками питания. Если уровень загрязнения сети гармониками высок, обычные силовые конденсаторы быстро выйдут из строя из-за перегрева или вовсе взорвутся. В таких ситуациях обязательно применение специализированных детюнинговых дросселей, которые защищают батарею от резонансных явлений.

Температурный режим также играет решающую роль в долговечности диэлектрика. Монтаж должен предусматривать достаточное пространство для циркуляции воздуха внутри шкафа компенсации реактивной мощности. Даже незначительное превышение номинальной температуры сокращает срок службы пленочного элемента в разы. Инженеры обязаны регулярно проверять плотность затяжки контактов на клеммах, так как ослабление соединения вызывает искрение и расплавление выводов, превращая надежный компонент в источник пожарной опасности.
