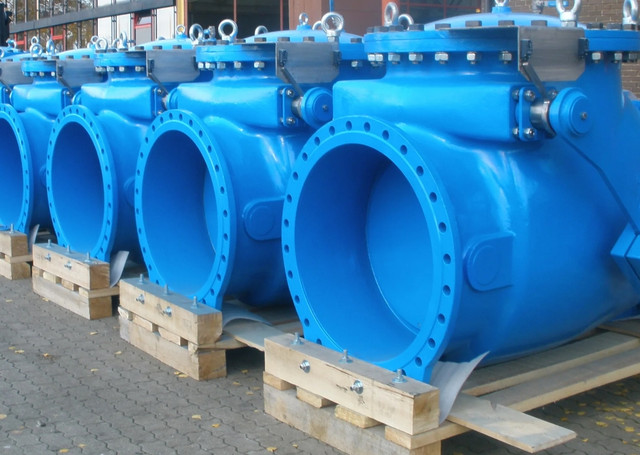

Обратный клапан – это тип запорной трубопроводной арматуры, которая предназначена для блокирования трубного пространства при изменении направления течения рабочей среды. Внешний вид устройств зависит от способа монтажа на трубопроводе. По форме они могут напоминать тройник, сферу, цилиндр, диск. Изделия монтируются на трубопроводной обвязке емкостного либо колонного оборудования, компрессорных станций, насосных агрегатов. Посмотреть, сколько стоит обратный шаровый клапан, можно, например, на сайте ГК «ТехАрматура».
Технические характеристики
Основными частями клапанов являются корпус, крышка и затвор. По конструкции последнего различают трубопроводную арматуру с обратным, подъемным, шаровым, дисковым пружинным, створчатым затворным устройством. К вспомогательным составным элементам относятся заслонка, скоба, палец, пружина, крепеж. Благодаря многообразию моделей, их допустимо монтировать на горизонтальных и вертикальных участках труб.
Технические параметры стандартных изделий различного назначения регламентируются положениям ГОСТ 27477-87. Устройства различают по материальному исполнению, методу присоединения к трубопроводу, условному диаметру (Dу, мм), условному давлению (Pу, кгс/см2).
Стальные:
- муфтовые – Dу3–100, Pу25, 63, 160, 2500;
- фланцевые – Dу6–200, Pу16–2500;
- ниппельные – Dу10–20, Pу400;
- штуцерные – Dу10–50, Pу16, 250;
- под приварку – Dу10–200, Pу16–250.
Из чугуна:
- муфтовые – Dу15–80, Pу16;
- фланцевые – Dу25–400, Pу2,5–25.
Из цветных металлов и их сплавов:
- муфтовые – Dу6–50, Pу16–25;
- фланцевые – Dу50 и 100, Pу16.
Основные материалы
Материалами для изготовления становятся:
- углеродистые стали марок 25Л, 20Л;
- легированные сплавы 20ГЛ, 20Х5МЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ;
- чугун СЧ18, СЧ25;
- латунь ЛС59-1Л, ЛК80-3Л;
- бронза БрАЖШ1-6-6Л;
- алюминиевые сплавы АЛ2, АЛ4, АЛ8, АЛ9.
Выбор материального исполнения корпуса и внутренних элементов устройства зависит от степени агрессивности рабочей среды, ее параметров, климатических условий эксплуатации.
Запорные устройства обладают повышенной механической прочностью, стойкостью к коррозии, устойчивостью к динамическим нагрузкам. Наружную поверхность изделий из черных металлов окрашивают порошковой краской во избежание коррозионных процессов.
Сферы применения
Полная герметичность обратных клапанов при закрытии позволяет их эксплуатировать в нефтепереработке, энергетике, машиностроении, строительстве, пищевой индустрии, жилищно-коммунальном хозяйстве.
Традиционно они используются на следующих участках:
- технологические трубопроводы перекачки нефти, кислот, щелочей, оборотной воды, жидких пищевых продуктов;

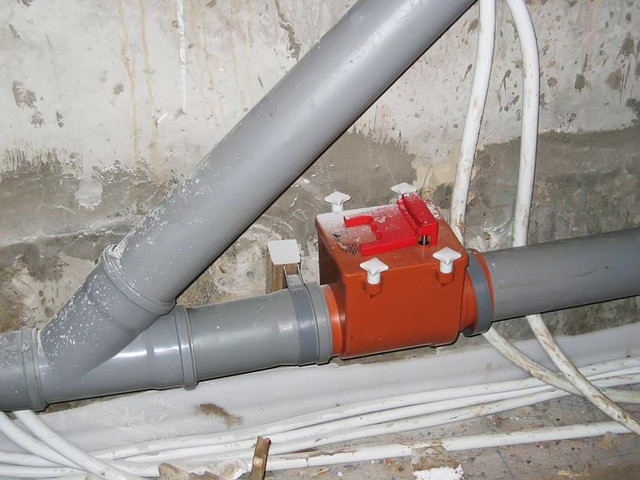

- магистрали холодной и горячей воды;
- паропроводы, сети теплофикационных смесей;
- линии технического воздуха, природного газа, аргона, азота.
Считаются обязательными элементами трубопроводов при строительстве и эксплуатации промышленных предприятий, сельскохозяйственных объектов, жилых зданий. Запорная арматура помогает соблюдать регламент технологического процесса, поддерживать безаварийную работу насосно-компрессорного оборудования, своевременно подавать энергоресурсы потребителю.
