Материалы для строительства железнодорожных путей

Железнодорожный путь воспринимает огромные повторяющиеся нагрузки, которые передаются от колес подвижного состава через рельсы и шпалы на балласт и земляное полотно. Надежность этой системы зависит не только от качества стали или прочности отдельных деталей. Значение имеют соответствие элементов друг другу, состояние основания, характер движения и соблюдение технологии монтажа. Поэтому жд материалы для строительства или ремонта пути подбирают как взаимосвязанный комплект, а не как набор отдельных изделий.

Даже сравнительно короткая промышленная ветка включает десятки разновидностей деталей. Помимо рельсов используются шпалы, накладки, подкладки, болты, клеммы, костыли, противоугоны и другие элементы крепления. Одни компоненты принимают вертикальную нагрузку, другие удерживают заданную ширину колеи, третьи обеспечивают соединение рельсов или препятствуют их продольному смещению. Ошибка при подборе любой из этих позиций способна сократить ресурс всего участка.

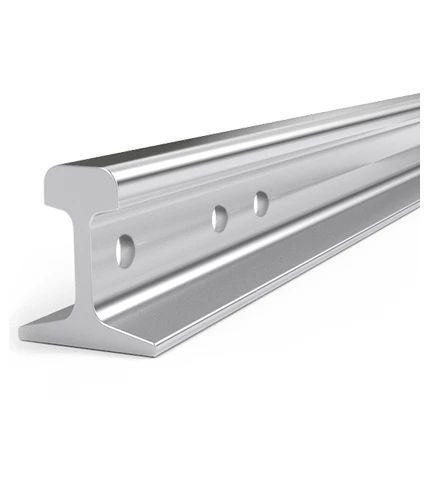

Рельс как основа верхнего строения пути

Рельсовая нить одновременно направляет колеса и воспринимает воздействие проходящих поездов. Рельс работает на изгиб, испытывает контактные нагрузки, вибрацию и перепады температуры. На криволинейных участках к ним добавляется интенсивное боковое воздействие колесных гребней. Требования к рельсам поэтому заметно выше, чем к обычному сортовому металлопрокату. Важны геометрия профиля, качество стали, состояние поверхности и отсутствие недопустимых дефектов. При эксплуатации контролируют износ головки, состояние подошвы и шейки, наличие трещин, выкрашиваний и других повреждений. Выбор профиля связан прежде всего с назначением линии и расчетной нагрузкой. Магистраль с интенсивным грузовым движением и подъездной путь предприятия работают в разных условиях, поэтому применение одинаковых решений для них далеко не всегда оправдано.

Где применяется рельс Р65

Одним из наиболее распространенных тяжелых профилей является рельс Р65, рассчитанный на значительные эксплуатационные нагрузки. Цифра в обозначении указывает на вес одного погонного метра, близкий к 65 килограммам. Массивный профиль позволяет воспринимать высокие осевые нагрузки и обеспечивает необходимый запас прочности на участках с интенсивным движением.

Р65 используют на железнодорожных линиях, грузонапряженных направлениях, подъездных путях крупных предприятий и других объектах, где требуется надежная конструкция верхнего строения. Однако само наличие тяжелого рельса еще не гарантирует высокого ресурса пути. Его преимущества реализуются только при исправных шпалах, надежном креплении и устойчивом основании. Большую роль играет и состояние самого проката. Помимо новых рельсов на некоторых объектах применяют старогодные, то есть ранее находившиеся в эксплуатации. Возможность их повторной укладки определяется не возрастом как таковым, а фактическим износом и результатами технической проверки.

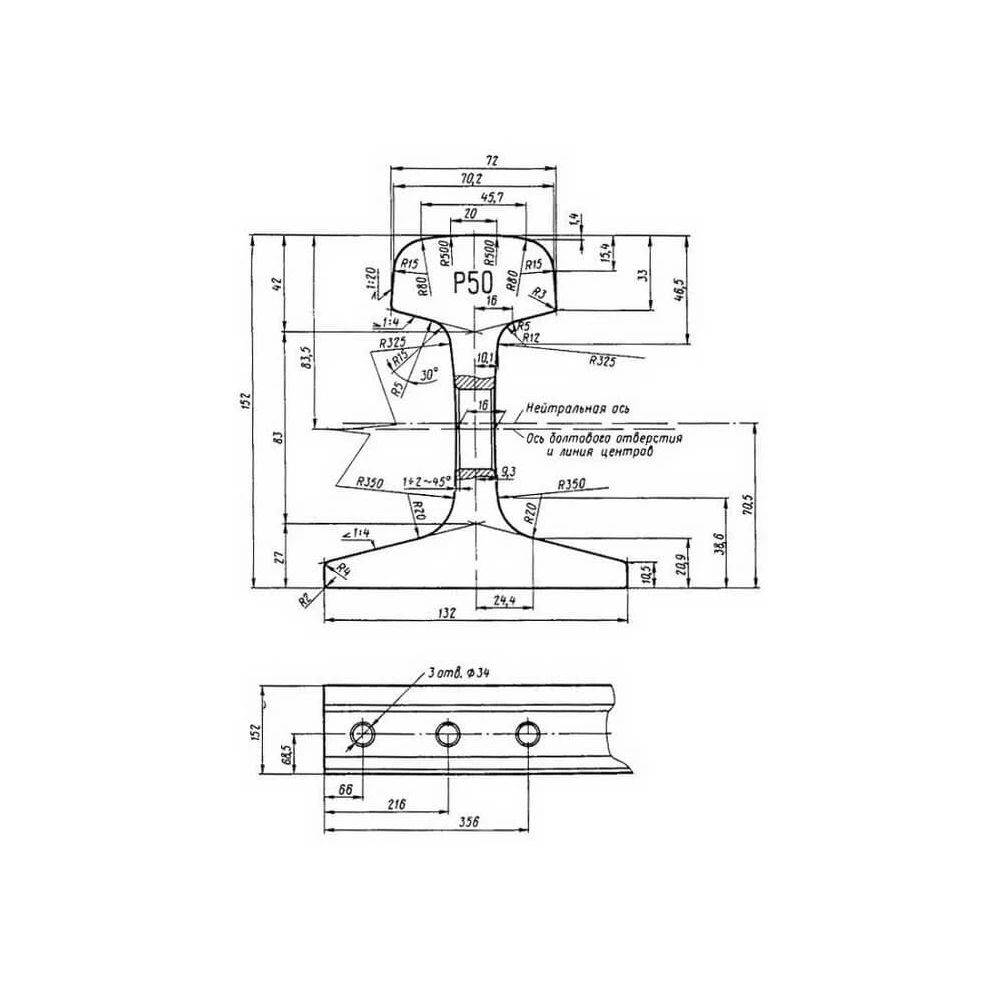

Чем отличается Р50

Для участков с другими расчетными параметрами может использоваться рельс Р50. Его погонная масса составляет примерно 50 килограммов, а профиль легче Р65. Такая конструкция востребована на подъездных и промышленных путях, отдельных станционных участках и других линиях, где нагрузки позволяют применять менее тяжелое верхнее строение. Сравнивать Р50 и Р65 только по принципу «легче — хуже, тяжелее — лучше» неверно. Каждый профиль рассчитан на определенные условия работы. Избыточно тяжелая конструкция может повысить стоимость проекта без практической необходимости, тогда как применение недостаточно мощного рельса на нагруженном участке приведет к ускоренному износу.

При реконструкции действующего пути приходится учитывать и уже существующую инфраструктуру. Замена одного типа рельсов другим затрагивает скрепления, стыковые соединения и ряд сопутствующих элементов. Поэтому решение принимают после оценки всей конструкции участка.

Шпалы распределяют нагрузку

Рельсы опираются на шпалы, которые удерживают колею в проектном положении и передают давление на балластный слой. На железных дорогах широко применяются железобетонные шпалы. Они обладают высокой прочностью, стабильной геометрией и значительным сроком службы.

Деревянные шпалы сохраняют применение там, где их свойства соответствуют эксплуатационным требованиям. Они легче железобетонных, хорошо воспринимают динамические воздействия и допускают различные варианты крепления. При этом древесина подвержена биологическому разрушению и нуждается в защитной обработке. Состояние шпального хозяйства непосредственно отражается на геометрии пути. Разрушенная шпала или ослабленное крепление могут вызвать отклонение рельсовой нити, увеличение динамических нагрузок и ускоренный износ соседних элементов.

Для чего нужны скрепления

Рельс и шпала должны образовывать устойчивую конструкцию. Эту задачу выполняют промежуточные скрепления. В зависимости от типа пути и применяемых шпал используются подкладки, клеммы, костыли, закладные и клеммные болты, шайбы и другие детали.

На стыковых участках дополнительно нужны накладки и болты, соединяющие концы соседних рельсов. Состояние такого узла критично для плавности движения колес. Ослабленный или поврежденный стык увеличивает ударную нагрузку, которая затем передается на рельсы, шпалы и балласт.

При комплектации участка обычно оценивают несколько основных параметров:

– предполагаемую нагрузку на ось и интенсивность движения;

– тип и профиль используемых рельсов;

– конструкцию шпал и совместимость с ними скреплений;

– радиусы кривых и другие особенности трассы;

– техническое состояние ранее эксплуатировавшихся деталей;

– требования проекта и нормативной документации.

Эти характеристики позволяют определить не просто перечень необходимых изделий, а конструкцию пути, соответствующую реальным условиям работы.

Новые и старогодные материалы

Стоимость верхнего строения железнодорожного пути заметно влияет на бюджет строительства и ремонта. По этой причине наряду с новой продукцией используются годные к повторной эксплуатации рельсы и отдельные комплектующие. Старогодний рельс нельзя автоматически считать непригодным. После снятия с пути изделия сортируют по состоянию, оценивают степень износа и выявляют повреждения. Критически важна проверка на дефекты, которые невозможно определить только по внешнему виду. Для ответственных участков требования к контролю особенно жесткие.

При выборе такой продукции необходимо учитывать предполагаемое место дальнейшей эксплуатации. Рельс, пригодный для малонагруженного подъездного пути, не обязательно соответствует требованиям участка с интенсивным грузовым движением. Экономический эффект повторного применения материала имеет смысл лишь тогда, когда его остаточный ресурс достаточен для поставленной задачи.

Путь работает как единая конструкция

Причины многих проблем железнодорожного пути следует искать не в одном элементе. Повышенный износ рельсов может быть связан с состоянием стыков, нарушением геометрии колеи, дефектами шпал или недостаточной устойчивостью балласта. Замена наиболее заметно поврежденной детали в такой ситуации устраняет следствие, но оставляет источник нагрузки.

Поэтому подготовка к строительству или ремонту начинается с понимания условий эксплуатации. Для промышленного предприятия важны масса и частота проходящих составов, конфигурация путей, состояние стрелочных участков и характер маневровой работы. Для более протяженных линий добавляются требования, связанные со скоростью движения, грузонапряженностью и планом трассы. Комплектование материалами также связано с логистикой. Рельсы относятся к длинномерным и тяжелым грузам, шпалы занимают значительный объем, а количество крепежных деталей даже для небольшого участка исчисляется сотнями и тысячами единиц. Недостаток нескольких позиций способен задержать монтаж при наличии всех основных материалов.

Надежный железнодорожный путь складывается из правильно рассчитанного сочетания рельсов, шпал, креплений и основания. Тяжелый профиль рельса нужен там, где его прочностные характеристики действительно востребованы, а более легкие решения подходят для участков с соответствующими нагрузками. Срок службы всей конструкции определяется не отдельной цифрой в маркировке, а тем, насколько выбранные материалы отвечают проекту и фактическим условиям эксплуатации.
